Vad heter de olika delarna på en grävmaskin?

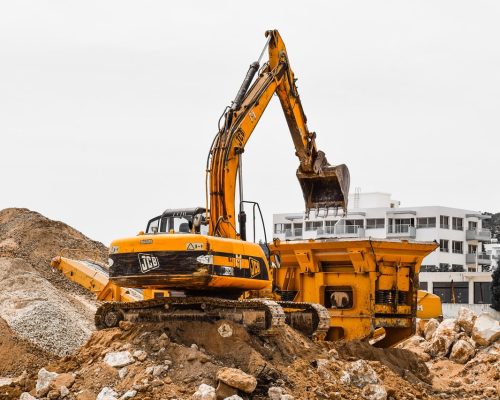

En grävmaskin är en maskin som används flitigt inom bygg- och markanläggningsindustrin. Den består av flera viktiga delar och komponenter som samarbetar för att möjliggöra dens olika arbetsuppgifter. Vi har valt att skriva en artikel med några av de mest väsentliga delarna på en grävmaskin för att lära ut mer om entreprenadmaskiner.
1.Övre delen på grävmaskinen består av hytten och styrningskonsolen. Den övre delen av en grävmaskin fungerar som hjärnan i maskinen. Här, i hytten och på styrningskonsolen, skapas kommandon och instruktioner som översätts till maskinens rörelser och funktioner. Låt oss dyka djupare in i dessa avgörande komponenter.
Förarens arbetsplats och komfortzon, hytten: Förarens arbetsplats och där allt börjar. Utformningen av hytten är avgörande för operatörens komfort och produktivitet. En ergonomiskt utformad hytt med bekväm stol, justerbara kontroller och en användarvänlig layout minskar stressen för operatören under långa arbetspass. Här är några nyckelfunktioner inom hytten:
Kontroller: Hytten är utrustad med ett antal kontroller som föraren använder för att interagera med grävmaskinens olika funktioner. Dessa inkluderar spakar, reglage och knappar som styr rörelser, gripens öppning och stängning, samt andra specifika arbetsfunktioner.
Instrumentpanelen: Ger operatören information om maskinens prestanda och status. Det kan inkludera mätare för motorhälsa, bränslenivå, temperatur och andra viktiga parametrar.
Säkerhetsfunktioner: Moderna hytter är utrustade med avancerade säkerhetsfunktioner som kameror, backsensorer och larmsystem som hjälper föraren att undvika hinder och arbeta säkert.
Styrningskonsolen: I hytten hittar vi även styrnings konsolen, en kritisk del där kontrollen över grävmaskinens rörelser och funktioner styrs. Denna komponent innehåller spakar och reglage som omvandlar operatörens rörelser till maskinens handlingar. Här är några viktiga aspekter av styrningskonsolen:
Ergonomisk design: För att öka operatörens precision och minsta ansträngning är styrningskonsolen designad med ergonomi i åtanke. Reglagen placeras på ett sätt som minimerar trötthet och ger smidig kontroll.
Funktionsintegration: I moderna grävmaskiner kan styrningskonsolen integreras med andra teknologier, som GPS-system och maskinövervakning, för att ge operatören en heltäckande uppfattning om arbetsplatsen och maskinens prestanda.
Sammanfattningsvis fungerar övre delen av en grävmaskin som en kommandocentral där operatören styr maskinens rörelser och funktioner. Hytten och styrningskonsolen utgör det gränssnitt genom vilket operatören kommunicerar med maskinen och utför precisionsslipade arbetsuppgifter med skicklighet och kontroll.
2: Underdel och chassi: Dessa komponenter spelar en avgörande roll genom att ge stabilitet, bära maskinens vikt och möjliggöra dess rörelse över olika terränger. Låt oss utforska de centrala elementen inom underdel och chassi mer djupgående.
Undervagn: Stabilitet och smidig rörelse i undervagnen, som är en integrerad del av maskinens chassi. Den fungerar som maskinens kontakt med marken och spelar en stor roll för dess stabilitet och rörelse. Den kan vara utformad med larver eller hjul, beroende på maskinens typ och ändamål. Här är några nyckelaspekter av undervagnen:
Larver: Larver är breda band som omger maskinens hjul och ger ökad markkontakt. De ger en bättre fördelning av maskinens vikt, vilket är särskilt värdefullt på mjuka ytor eller ojämna terränger. Larver ger också en jämnare rörelse och minskar risken för att maskinen fastnar.
Hjul: Hjulundervagnar är vanliga på vissa typer av grävmaskiner. De erbjuder smidighet och snabb förflyttning över korta avstånd, vilket är fördelaktigt för vissa arbetsuppgifter.
Kraftöverföring och Stötdämpning: Chassit gör det inte bara möjligt för maskinen att röra sig utan agerar också som en kraftöverföringsmekanism. Kraftegenskaperna från motorn och hydraulsystemet överförs genom chassit till maskinens rörliga delar. Dessutom fungerar chassit som en naturlig stötdämpare när maskinen går över ojämna ytor.
Sammanfattning: Underdelen och chassit är ryggraden i en grävmaskin. Med undervagnen som ger stabilitet och smidig rörelse och hydraulsystemet som ger kraft och precision, kan grävmaskinen utföra olika arbetsuppgifter med skicklighet och effektivitet. Dessa komponenter samverkar för att skapa en balanserad och funktionell maskin som möter utmaningarna på arbetsplatsen med förtroende.

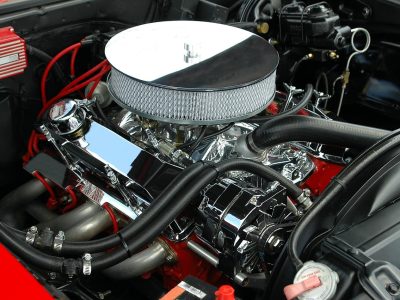

- Motor: Själva hjärtat i en grävmaskin. Denna kraftfulla komponent ger maskinen den nödvändiga energin för att utföra en rad olika arbetsuppgifter. Det är inte bara motorn som driver maskinens rörelser, utan den fungerar även som den primära kraftkällan för hydraulsystemet, vilket i sin tur aktiverar de olika arbetsfunktionerna. Låt oss utforska motor och kraftkällas roll mer djupgående.
Kraft och prestanda: En grävmaskin är speciellt utformad för att leverera hög effekt och vridmoment som krävs för att hantera de tunga arbetsuppgifterna. Motorn drivs vanligtvis med dieselbränsle och har följande viktiga egenskaper:
Effekt: Motorns effekt mäts i hästkrafter (hk) eller kilowatt (kW). Ju högre effekt, desto kraftfullare kan maskinen vara och desto effektivare blir den vid att hantera olika material och uppgifter.
Vridmoment: Den kraft som motorn genererar för att rotera maskinens rörliga delar, som hjul eller larver. Ett högt vridmoment ger maskinen styrka och möjlighet att hantera tunga laster.
Bränsleeffektivitet: Grävmaskinens motorer är konstruerade för att vara bränsleeffektiva, vilket är viktigt för att minska driftskostnaderna och miljöpåverkan.
4.Kraften bakom maskinens rörelser: Grävmaskinens hydraulsystem är det som möjliggör dess rörelser och arbetsfunktioner. Det drivs av hydrauliska cylindrar och pumpar som pressar hydraulolja genom ledningar och skapar tryck. Detta tryck omvandlas sedan till rörelse i maskinens olika delar. Här är några avgörande aspekter av hydraulsystemet:
Hydrauliska Cylindrar: Dessa cylindrar är ansvariga för att skapa linjär rörelse genom att omvandla hydraultrycket till mekanisk kraft. De styr maskinens armrörelser, skopans öppning och stängning samt andra rörelser.
Pumpar: Hydraulpumpar genererar det nödvändiga trycket genom att pressa hydraulolja genom systemet. Detta tryck används sedan för att aktivera de hydrauliska cylindrarna och driva maskinens rörelser och arbetsfunktioner.
Precision och Kontroll: Hydraulsystemet ger maskinen precision och kontroll över dess rörelser och arbetsuppgifter. Den ställbara hastigheten och kraften som kan appliceras genom hydraulsystemet vilket möjliggör god hantering.
